製品紹介PRODUCTS



超音波探傷器
<<supersonic detector>>

仕様は全てカスタマイズ可能です。ご要望が御座いましたらご相談下さい。

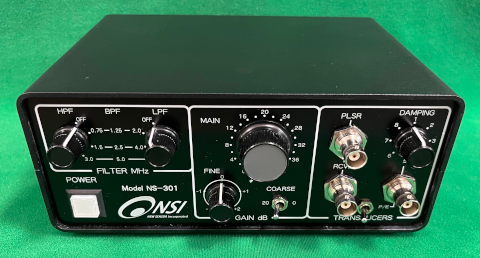

超音波パルサーレシーバ NS-301

製品概要
NS-301は、0.5MHzの低周波から25MHzまでの周波数帯域を有した超音波パルサー/レシーバーです。
反射または透過エコー信号を受信・増幅する機能を持ちながら、フィルタ回路を内蔵することで単体で必要な機能を完結させました。
送信パルスは負極性のスパイクパルスで受信信号はRFで出力しますので、FFTなどの周波数分析にも応用することができます。
また、本製品は機器レンタルも実施しています。
各種応用
  • 一般的な超音波探傷用として使用可能
  • 各種材料評価（周波数特性、減衰特性、強度測定など）
  • 板厚測定、被り深さ、ジャンカなどの空洞、空洞の補修状況の検査、接着状態、剥離、亀裂深さの測定
    • 基本仕様
    パルス電圧 -380V
    立下り時間 2ns(10-90％)
    周波数特性 0.5～25MHz(-3dB)
    ゲイン 60±1dB
    ※詳細はカタログをご確認ください。

    NS-301 カタログ

    超音波パルサーレシーバ NS-302

    製品概要
    NS-302は、NS-301の機能をベースとして
    フィルタ機能を省略することでNS-301よりさらにコンパクトになった超音波パルサー/レシーバーです。
    また、本製品は機器レンタルも実施しています。
    基本仕様
    パルス電圧 -230V
    立下り時間 2ns(10-90％)
    周波数特性 0.6～25MHz(-3dB)
    ゲイン 66dB
    ※詳細はカタログをご確認ください。

    NS-302 カタログ

    広帯域超音波パルサーレシーバ NS-303

    製品概要
    NS-303は、NS-302と同等の機能を有しながら
    周波数特性を0.6MHzから80MHzまでに機能を拡張した超音波パルサー/レシーバーです。
    また、本製品は機器レンタルも実施しています。
    基本仕様
    パルス電圧 -1000V
    立下り時間 2ns(10-90％)
    周波数特性 0.6～80MHz(-3dB)
    ゲイン 40dB
    ※詳細はカタログをご確認ください。

    NS-303 カタログ

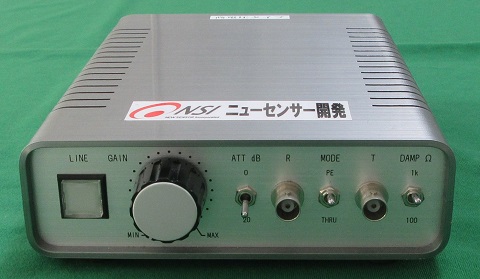

    低周波高電圧超音波パルサーレシーバ NS-304

    製品概要
    NS-304は、NS-302と同等の機能を有しながら
    パルス電圧を-1000V、周波数特性を0.05～15MHzまで対応した超音波パルサー/レシーバーです。
    また、本製品は機器レンタルも実施しています。
    基本仕様
    パルス電圧 -1000V
    パルス幅 10ns(10-90％)
    周波数特性 0.05～15MHz(-3dB)
    ゲイン 60dB MAX
    ※詳細はカタログをご確認ください。

    NS-304 カタログ

    外付けアナログ周波数フィルターユニット NS-F01

    製品概要
    NS-F01は、アナログ回路上に設置可能な周波数フィルターユニットです。
    信号の経路上に設置するだけで、簡単にアナログフィルターの機能を付加することができます。
    また、HPF、LPFを組み合わせてバンドパスフィルターとしても機能します。
    本製品は機器レンタルも実施しています。
    基本仕様
    HPF（ハイパスフィルター） OFF，1，2，3MHz
    LPF（ローパスフィルター） OFF，3，4，5MHz
    電源 AC100～240V


    超音波スキャナー
    <<ultrasonic waves scanner>>

    仕様は全てカスタマイズ可能です。ご要望が御座いましたらご相談下さい。

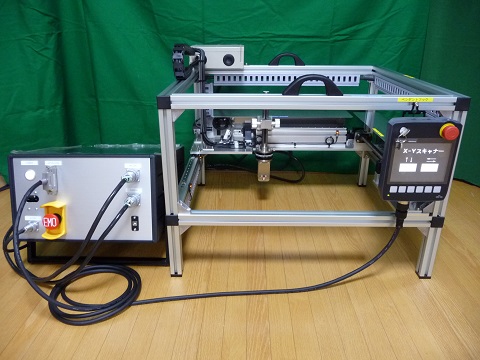

    卓上超音波X-Yスキャナー NSI-SC300

    製品概要
    簡易的な超音波スキャンを可能にした卓上のX-Yスキャナーです。
    X軸とY軸は電動モータとボールネジを使用しており、軸分解能は0.1mmとなっております。
    Z軸は手動で動かす事が可能です。
    基本仕様
    軸構成 電動2軸（X、Y）
    走査範囲 X軸300mm × Y軸300mm × （手動）Z軸200mm
    探触子芯出し機構（手動） θ1、θ2=±90°
    位置精度 0.1mm
    制御ソフト 装置制御ソフト
    オプション 制御用PC
    解析用ソフト（A、B、Cスコープ表示）

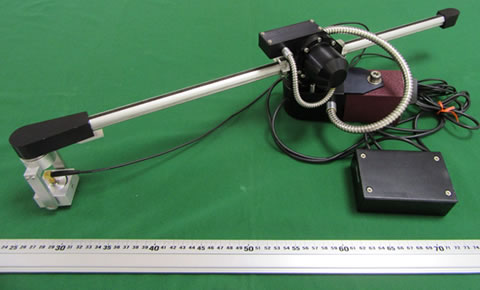

    アーム式ハンドスキャナー NSI-HS300

    製品概要
    X軸とθ軸により探触子位置を読み取りながら、パソコンモニター上でB、Cスコープが描写できるアーム式ハンドスキャナーです。
    マグネット着脱式により、簡単に設置できます。
    各種応用
    大型スキャナーが使用できない箇所での超音波探傷
    卓上での超音波探傷実験
    基本仕様
    軸構成 X、θ
    走査範囲 X軸300mm × Y軸300mm
    位置精度 ±0.5mm
    制御ソフト 装置制御ソフト
    オプション 制御用PC
    解析用ソフト（A、B、Cスコープ表示）

    超音波肉厚計
    <<ultrasonic thickness gauge>>

    仕様は全てカスタマイズ可能です。ご要望が御座いましたらご相談下さい。

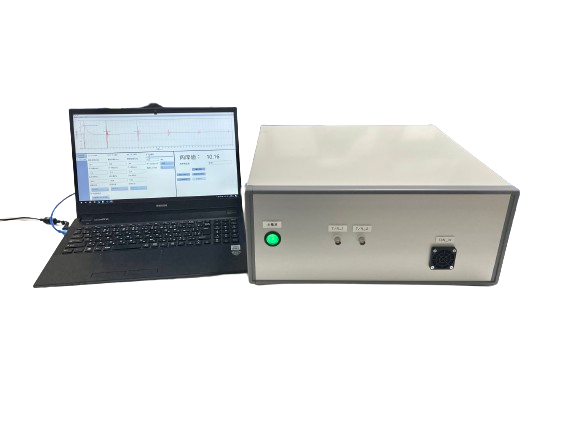

    インライン超音波肉厚計 NS-100α

    製品概要
    インラインの検査に利用可能な超音波肉厚計です。付属ソフトウェアを使用し材料の肉厚を計測できます。
    特徴
    ・独自開発したアルゴリズムによる高速／高精度測定
    ・スレッシュ／ピーク／1stピークによる検波機能
    ・高ダイナミックレンジ高分解能（12bit）
    ・各種異常値処理
    基本仕様
    チャンネル数 1ch
    肉厚測定範囲 0.5～100mm
    繰り返し周波数(PRF) 50～20KHz(Aスコープ表示25mm時)
    肉厚測定分解能 最大0.0001mm
    探触子周波数 0.5～20MHz(-3dB)
    インターフェース 1000BASE-T × 1

    NS-100α　カタログ

    特殊超音波探触子
    <<particular ultrasonic probe>>

    仕様は全てカスタマイズ可能です。ご要望が御座いましたらご相談下さい。

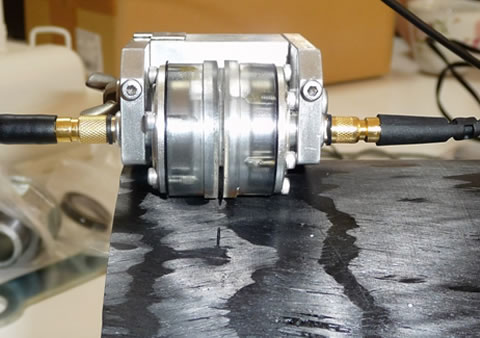

    表面き裂深さ計測用タイヤ探触子 NSI-SC300

    基本仕様
    周波数 10MHz
    外形 横60mm × 長さ60mm × 高さ35mm（タイヤ径:φ30）
    用途
    探触子の移動方向と直行するき裂にも対応できます。（特許申請中）
    また、ドライカップリングのため、接触媒質を必要としません。

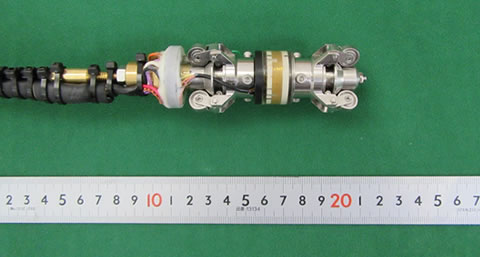

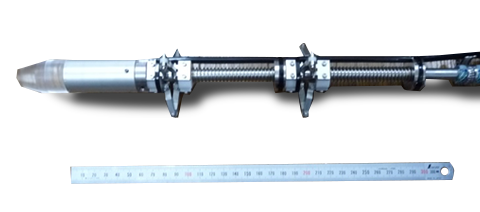

    パイプ内挿用マルチチャンネル垂直探触子

    基本仕様
    周波数 5MHz
    チャンネル数 10ch
    対象パイプ φ40
    用途
    パイプ内挿式減肉探傷
    特徴
    拡縮機構装備

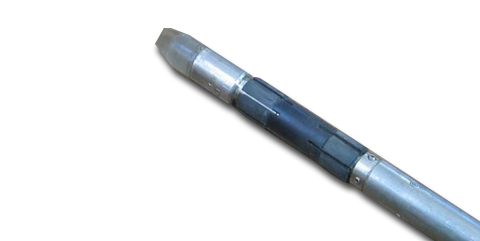

    パイプ内挿用マルチチャンネル斜角探触子

    基本仕様
    周波数 10MHz
    チャンネル数 8ch
    対象パイプ φ25
    用途
    パイプ内探傷

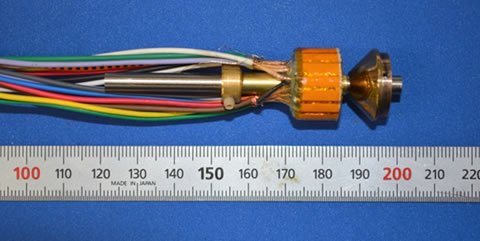

    パイプ内挿用マルチチャンネルミラー探触子

    基本仕様
    周波数 10MHz
    チャンネル数 16ch
    対象パイプ φ20
    用途
    パイプ内探傷
    特徴
    ミラー治具装着

    小径管内挿型超音波探触子

    基本仕様
    周波数 20MHz
    外径 50mm×φ20
    用途
    パイプ内探傷

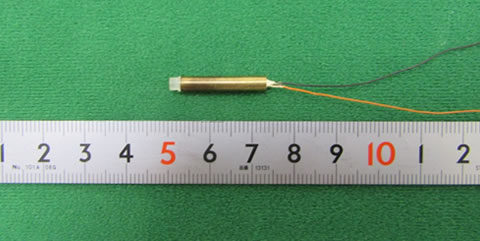

    超小型探触子

    基本仕様
    周波数 20MHz
    外径 25mm x φ3
    用途
    狭い場所での探傷

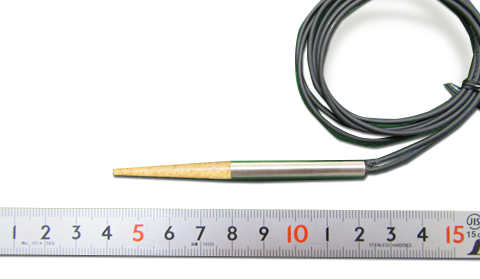

    ペンシル型二振動子探触子

    基本仕様
    周波数 5MHz
    外径 80mm × φ6（先端φ2）
    用途
    薄板の厚み計測等

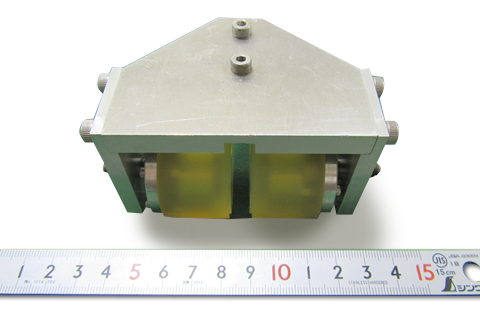

    ドライカップリング式タイヤ型探触子

    基本仕様
    周波数 5MHz
    外径 横100mm×長さ80mm×高さ60mm（タイヤ径φ38）
    ドライカップリングタイプ
    用途
    検査材の表面直下の探傷や、媒質を使用できない検査材に対しての探傷等

    超音波探触子製作キット
    <<ultrasonic prob making kit>>

    仕様は全てカスタマイズ可能です。ご要望が御座いましたらご相談下さい。

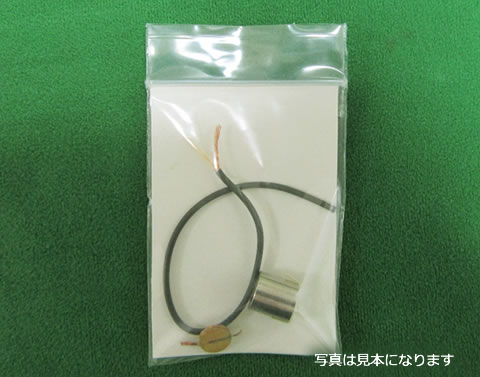

    超音波探触子製作キット

    基本仕様
    周波数 2MHz
    振動子材質 セラミックス
    探触子外形（完成時） H15mm x φ12（振動子径φ10）
    用途
    これから超音波を勉強される方、学生さんの教材等、自分で超音波探触子を製作することにより、より一層理解が深まります。
    製作マニュアルが付属されており、半田ごてと、市販の瞬間接着剤（別売）をご準備頂くだけでどなたにでも製作出来ます。1セットよりの小ロット販売が可能です。
    振動子の材質、周波数等、仕様のご要望が御座いましたらご相談下さい。

    医療福祉用介護支援システム
    <<care support system for medical welfare>>

    医療福祉用介護支援システム ミルコン

    用途

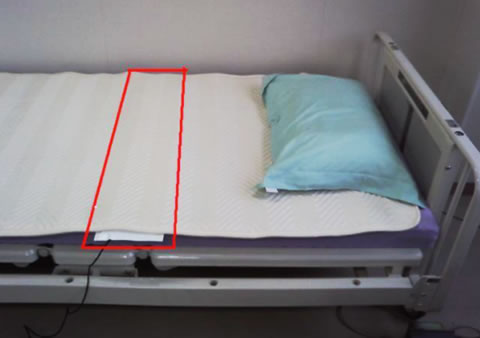

    非常に小型で軽量な空気圧センサをマットレスの下に敷くだけで、非拘束でお年寄りのリアルタイムな見える化を実現。
    これにより、介護者の的確な対応や負担の軽減、被介護者の安全・安心を提供します。
    使用用途
    介護施設等での介護支援システム
    特許取得
    特許第4146734号 及び 特許第4796980号

    ミルコン　カタログ

    ミルコン　システム構成図

    カップリング材
    <<coupling agent>>

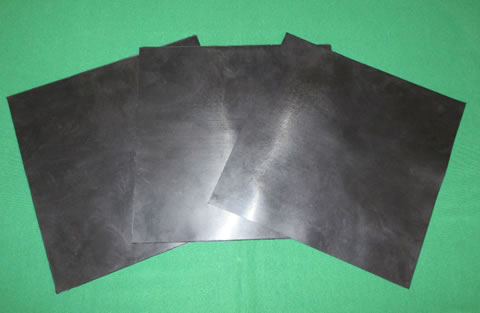

    ドライカップリング材

    製品概要
    接触媒質に使用出来る、減衰の少ないドライカップリング材です。
    探傷実績として、ディレイライン付き15MHzの探触子でも探傷可能です。
    シートタイプなので、自由に加工できます。
    製品サイズ
    大きさ 300mm × 300mm
    厚さ 約0.5mm、1.0mm、2.0mm
    標準仕様として、3種類を用意しております。
    用途
    液体接触媒質が使用できない被検材
    液体接触媒質を使いたくない被検材
    荒表面材への接触媒質に
    通販
    標準仕様のドライカップリング材については通販にて購入頂けます。 (外部販売ページに遷移します。)

    NDC-0.5 厚さ0.5mm 3枚組 販売ページ

    NDC-1.0 厚さ1.0mm 3枚組 販売ページ

    アナログフィルター
    <<analog filter>>

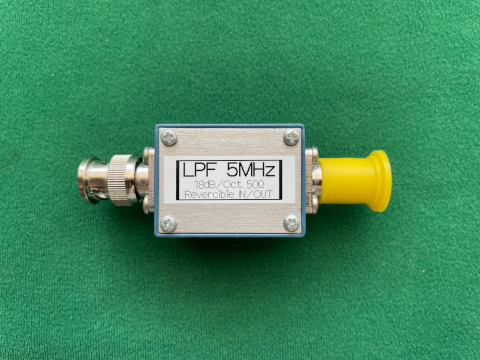

    外付けアナログ周波数フィルター

    製品概要
    超音波探傷において使用できる、外付けの周波数フィルターです。
    ハイパスフィルター、ローパスフィルターの2種類で、周波数は任意で製作可能です。
    また、ハイパスフィルター、ローパスフィルターを組み合わせて使うことで、
    バンドパスフィルターの構築が可能となります。
    製品サイズ
    大きさ 77.0mm × 28.8mm × 24.0mm
    (コネクタ部、ネジ山部を含む)
    用途
    アナログ式レシーバーの受信周波数のフィルタリング
    通販
    一部商品については通販にてご利用頂けます。（外部販売ページへ遷移します。）

    NAF-LPF5.0MHz LPF 5MHz 販売ページ

    NAF-HPF1.0MHz HPF 1MHz 販売ページ

    非破壊検査業務全般

    業務内容
    ニューセンサー開発では、協力会社として「NSIエンジニアリング」があり、非破壊検査全般の業務（超音波探傷試験、過流探傷試験、浸透探傷試験、磁粉探傷試験、放射線透過試験）を承っております。
    プラント施設及び土木建築関係まで、豊富な現場経験とLEVELⅢの確かな技術を持った人材を派遣します。
    ご検討頂いている方は一度ご相談下さい。
    実務実績
  • 風力発電ブレードき裂探傷
  • 化学プラントの定期検査に伴う非破壊検査
  • 鉄骨溶接部の非破壊検査
  • 火力発電所の定期検査に伴う非破壊検査
  • その他研究開発に伴う現地調査
